In diesem Beitrag erkläre ich Ihnen, wie Sie einen Raspberry Pi 2, Raspberry Pi 3 oder Raspberry Pi Zero inklusive Zubehör zusammen stellen, mit einem Betriebssystem bespielen und initial optimal konfigurieren. Dieser Beitrag liefert also eine Best Practice Anleitung zum Einrichten eines Raspberry Pi. Ich freue mich über das gute Feedback aus der Vergangenheit und würde mich freuen, wenn Sie die verlinkte Hardware über die Affiliate Links in meinem Beitrag kaufen. Damit unterstützen Sie die regelmäßige Aktualisierung dieses Beitrags.

Die Hardware

Bei allen Amazon-Links handelt es sich um Affiliate Links. Wenn ihr die Artikel über diese Links kauft, bekomme ich eine kleine Provision. Ihr unterstützt damit meinen Blog und somit die regelmäßige Aktualisierung dieses Blog-Beitrages und all meiner Raspberry Pi Beiträge.

Für Raspberry Pi 3

Für diejenigen, die es einfach wollen, habe ich ein Ein komplettes Raspberry Pi 3 Starter Kit verlinkt. Dieses beinhaltet

• einen Raspberry Pi 3 Model B
• ein Raspberry Pi 3 Klarsicht-Gehäuse (alle wichtigen Schnittstellen einschließlich GPIO-Pins, Kameraanschluss und SD-Karten-Slot sind weiterhin erreichbar.
• zwei Heat-Sinks zur passiven Kühlung der integrierten Schaltkreise auf dem Raspberry Pi (einfach zum Aufkleben)
• eine 16 GB microSD-Karte, auf der bereits das Raspberry Pi Image „NOOBS“ vorinstalliert ist.
• Ein Netzteil für den Raspberry Pi mit CE-Schutzsiegel
• ein HDMI-Kabel

Sie kommen rund 4 € billiger, wenn Sie sich die Teile (es sind nicht exakt die gleichen Teile wie im Kit) einzeln kaufen, die da wären

• Beim Raspberry Pi 3 Model B haben Sie die Wahl zwischen der günstigeren China-Fertigung und der etwas teureren EU-Fertigung aus Großbritannien. Grundsätzlich gibt es beim Model 3 derzeit keine mir bekannten Unterschiede. In der Vergangenheit gab es in der 1. Generation 2014 Unterschiede in der Kompatibilität zu microSD-Karten von SanDisk. Diese Probleme scheinen in der 3. Generation des Raspberry Pi derzeit nicht zu bestehen. Die Entscheidung, ob man China- oder EU-Produktion kauft, ist also alleine dem persönlichen Wirtschafts-Gewissen überlassen.
• Netzteil für den Raspberry Pi 3
• microSD-Karte 8GB-Version (i. d. R. ausreichend) | 16 GB-Version
• Klarsicht-Gehäuse. Wenn Sie passive Kühlkörper brauchen, kaufen Sie die Version mit Kühlkörpern. Das ist günstiger, als wenn Sie sich die Kühlkörper einzeln dazu kaufen.
• passive Kühlkörper, alternativ vorgefertigtes Gehäuse mit 2 passiven Kühlkörpern und aktivem Lüfter
• günstiges 1,5 m HDMI Kabel

Zusätzlich macht es Sinn folgendes zu kaufen:

• falls WLAN Funktionalität gewünscht ist, einen WLAN Stick, entweder die Budget-Version (150 Mbit/s, keine externe Antenne) oder die Premium-Version (300 Mbit/s, mit zwei Antennen)

Für RaspberryPi 2

Sie brauchen

• RaspberryPI 2
• Gehäuse (macht Sinn, da der Pi dann besser geschützt ist und besser aussieht)

• falls WLAN Funktionalität gewünscht ist, einen WLAN Stick, entweder die Budget-Version (150 Mbit/s, keine externe Antenne) oder die Premium-Version (300 Mbit/s, mit zwei Antennen)
• microSD-Karte 8GB-Version (i. d. R. ausreichend) | 16 GB-Version
• Netzteil für den Raspbery Pi 2
• falls der raspberry pi im 24/7-Dauerbetrieb gehalten werden soll, empfehlen sich passive Kühlkörper für diesen. Bei einem übertakteten Pi eventuell sogar ein Lüfter. Alternativ gibt es schon ein Klarsicht-Gehäuse mit vormontiertem Lüfter.

Vorbereitung des Raspberry Pi

Sie müssen die microSD-Karte, die später in den RAspberry Pi soll, irgendwie mit Ihrem PC verbinden, beispielsweise über einen integrierten SD-Kartenslot in Ihrem Notebook oder über einen externen USB-CardReader.

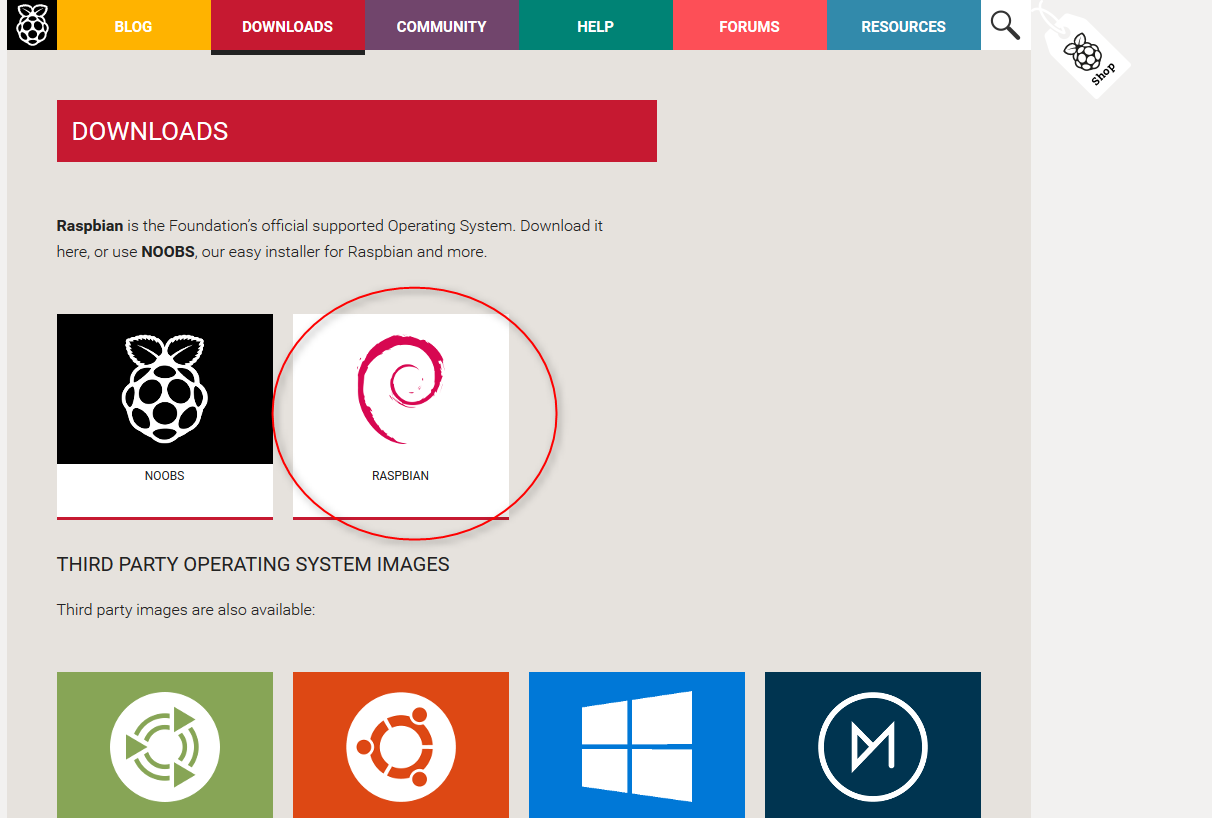

Jetzt laden wir uns das Image des Betriebssystems für den Raspberry runter unter http://www.raspberrypi.org/downloads. Dort wählen Sie das Raspbian Image.

als Grundsatz können Sie auf der nächsten Seite dann einfach das neueste Raspbian-Image nehmen. Nehmen Sie bevorzugt nicht die Lite-Edition.

Jetzt brauchen Sie noch ein Tool, welches das Image als sauberes Dateisystem auf die SD-Karte schreibt, so wie der Raspberry Pi das nachher erwartet. Dazu können Sie beispielsweise den win32diskimager verwenden. Auf Mac OS gibt es das Tool PiFiller.

Startet das Tool, wählt den Laufwerksbuchstaben der SD-Karte und klickt auf den Button Write.

Unter Linux könnt irh das image mit den kommandos

$>dd bs=1M if=<imagename>.img of=<gerätedatei sd-karte>
$>sync

schreiben.

Nachdem der Schreibvorgang beendet ist, könnt ihr die SD-Karte in den Kartenslot des Raspberry Pi einschieben. DAnach könnt ihr den RAspberry Pi in das Gehäuse einsetzen, damit er besser geschützt ist. Jetzt schließt man den RAspberry Pi an das Netztel an, das System startet.

Wenn ihr nun ein wenig wartet, knnt ihr euch ca. 1 Minute später per SSH mit einem SSh-Client wie beispielsweise putty auf den raspberry pi verbinden. Der Hostname des Gerätes ist raspberrypi und der Port 22. Der Username ist pi und das Passwort raspberry. Sollte dies nicht der Fall sein, gibt es das Passwort auf der Seite, wo ihr euhc das Image für das Betriebssystem heruntergeladen habt.

Was ist, wenn ich mehrere Raspberry Pi gleichzeitig ans Netzwerk anschließe. In diesem Fall wird es schwierig, die unterschiedlichen Pi’s über SSH mit ein und dem selben Hostnamen anzusteuern, das geht nicht. Mit dem Adafruit Pi Finder können Sie die verschiedenen Raspberry Pis finden. Laden Sie auf der Seite die Software über den Button „Latest Release“ die aktuelle Version für Ihr Betriebssystem als .zip-Datei herunter. Extrahieren Sie die .zip-Datei und führen Sie die Executable aus (im Fall von Windows die datei PiFinder.exe).

Der Suchvorgang dauert eine Weile. Danach bekommen Sie eine Liste mit den IP-Adressen aller Raspberry Pi’s, die gefunden wurden. Der Screenshot unten zeigt, dass im Netzwerk zwei Raspberry Pi’s mit zwei unterschiedlichen IP-Adressen gefunden wurden. Auf diese können Sie sich nun einzeln verbinden.

Jetzt konfigurieren wir zum ersten mal unserern Raspberry Pi mittels

sudo raspi-config

Die wichtigsten Einstellungen

• 5 Internationalisation Options -> Change Localisation -> auf de_DE.UTF-8 stellen
• 2 change User Password – neues Passwort für den User pi vergeben
• 1 Expand Filesystem – das Filesystem auf die volle Görße der SD-Karte erweitern

Danach auf Finish gehen und den Pi neu starten lassen.

Ab jetzt müsst ihr euch per SSH mit dem neu vergebenen PAsswort als User pi anmelden.

Nun ändenr wir noch die Zeitzone des Raspberry Pi, damit er unsere deutsche Zeit verwendet. Das ist z. B. wichtig, wenn man mit dem Raspberry Pi Heimautomatisierung mit FHEM machen möchte.

sudo dpkg-reconfigure tzdata

Und wählen dort die passende Zeitzone aus. Damit ist euer Raspberry Pi fertig eingerichtet

Jetzt bearbeitet ihr noch die /etc/fstab und setzt dort diese beidne Einträge

none        /var/run        tmpfs   size=5M,noatime         00
none        /var/log        tmpfs   size=5M,noatime         00

damit lagert ihr die beiden Verzeihcnisse in den arbeitsspeicher aus. Denn der raspberry pi arbeitet ja mit einer Sd-karte. dasist ein Flash Speicher, bei dem jeder Sektor nur eine gewisse Anzahl an Schreibzugriffe verkraftet, bis er kaputt geht. Deswegen macht es Sinn, unnötig häufige Schriebzugriffe auf den RAM auszulagern.

Die Speicherzugriffe auf die SD-karte können noch weiter reduziert werden, wenn man Swapping ausschaltet. Das sollte man aber nur machen, wenn man sicher ist, dass der Arbeitsspeicher des Raspberry Pi immer ausreichend ist für das, was man damit vor hat

sudo dphys-swapfile swapoff
sudo dphys-swapfile uninstall
sudo update-rc.d dphys-swapfile remove

Jetzt richten wir noch einen Watchdog ein. Dieser ist dafür zuständig, das Systme im Problemfall neu zu starten. Das ganze funktioniert so, dass der Daemon regelmäßig überprüf,t ob das Systme noch in Ordnung ist. hängt sich das System auf, erhält der Watchdog keine Nachrichten mehr und setzt das System daruafhin zurück. Damit der Watchdog aktiviert wird, müssen wir verschiedene Kernelmodule laden.

sudo modprobe bcm2708_wdog
echo "bcm2708_wdog" | sudo tee -a /etc/modules
sudo apt-get install watchdog

Nun bearbeiten wir noch die konfigurationsdatei des Watchdogs, die Datei /etc/watchdog.conf und entfernen die Raute-Zeichen am Anfang dieser beiden Zeilen.

watchdog-device        = /dev/watchdog
max-load-1             = 24

Jetzt starten wir den Daemon noch neu und wir sind fertig.

sudo /etc/init.d/watchdog restart

WLAN einrichten

Wenn Sie Ihren Raspberry Pi in Zukunft nicht per Patchkabel anbinden wollen, müssen Sie ihn WLAN-tauglich machen. Dazu empfiehlt sich ein einfacher WLAN-Stick, beispielsweise der EDIMAX EW-7811UN (150 Mbit/s) oder der EDIMAX EW-7612UAn (300 Mbit/s mit externer Antenne).

Schließen Sie den Stick einfach an den Raspberry Pi an. Er wird automatisch erkannt und angebunden. Die Erkennung des WLAN-Moduls können Sie prüfen mit

dmesg

Sobald der Stick erkannt wird, taucht bei Ihnen ein neues wlan-Interface (meistens genannt wlan0) auf, welches Sie mit

ifconfig

prüfen können.

Nun schalten wir als allererstes den Sleep-Modus des Edimax-WLAN-Sticska b. Sonst schaltet sich der Stick irgendwann bei einer gewissen Idle-Time in den Sleep-Modus. Das wollen wir nicht. Wir erstellen eine Datei /etc/modprobe.d/8192cu.conf und bearbeiten diese. Dort schreiben wir rein

options 8192cu rtw_power_mgnt=0 rtw_enusbss=0

Wenn ihr WLAN nun so eingestellt ist, dass der Router per DHCP automatisch IP-Adressen vergibt, bearbeiten Sie nun zu guter Letzt noch die Datei /etc/network/interfaces mit folgendem Inhalt

auto lo
iface lo inet loopback
iface eth0 inet dhcp

auto wlan0
allow-hotplug wlan0
iface wlan0 inet dhcp
wpa-ap-scan 1
wpa-scan-ssid 1
wpa-ssid "<SSID des WLANs>"
wpa-psk "<WPA Schlüssel des WLANs>"

und führen danach aus

sudo service networking restart

Wenn Sie dem Adapter hingegen eine statische IP-Adresse geben müssen, weil Sie DHCP aus haben, schrieben Sie als inhalt der Datei

auto lo
iface lo inet loopback

iface eth0 inet static
address <ip adresse für netzwerkkabel-schnittstelle>
netmask <subnetzmaske>
gateway <ip adresse gateway>

auto wlan0
allow-hotplug wlan0
iface wlan0 inet static
address <ip adresse für wlan schnittstelle>
netmask <subnetzmaske>
gateway <ip adresse gateway>
wpa-ap-scan 1
wpa-scan-ssid 1
wpa-ssid "<SSID WLAN>"
wpa-psk "<WPA Key WLAN>"

und satreten dann networking neu.

Für den FAll, dass Sie in Ihrem Router einen MAC-Filter haben und somit die Mac-Adresse noch eintragen müssen: die Mac-Adresse der Schnittstelle wlan0 steht mit in der Ausgabe des Befehls

ifconfig

DynDNS einrichten

Wenn Sie wollen, dass Sie den Raspberry Pi über das Internet nicht nur über die öffentliche IP-Adresse Ihres Routers, sondern ganz einfach über einen Hostnamen wie z. B. meinraspberry.ddns.net erreichen können, dann richten Sie DynDNS ein, wie in diesem Post beschrieben.

Damit sind Sie nun endgültig bereit, um mit Ihrem Raspberry Pi loszulegen.

VNC Zugriff einrichten

Für die meisten Projekte ist es nicht notwendig. Es kann jedoch sein, dass Sie eventuell doch auf den Raspberry Pi über ein grafisches Verwaltungstool connecten wollen, um die grafische Oberfläche, also den Desktop des Pis zu benutzen. Das lässt sich ganz einfach einrichten.

sudo apt-get update
sudo apt-get install tightvncserver

Wir starten den Server über

/usr/bin/tightvncserver

Nun können Sie sich auf anderen Geräten per VNC auf den Pi verbinden. Dazu einfach beispielsweise für Windows den TightVNC Client herunterladen und installieren. Auf Android Smartphones können Sie die App AndroidVNC nutzen.

Den Raspberry pi direkt steuern

wenn sie den Raspberry Pi nicht über SSH aus der Ferne, sondern direkt steuern wollen, müssen Sie Maus und Tastatur sowie einen Monitor anschließen.

Neben den Einstellungen, die wir schon weiter oben getätigt haben, sind in raspi-config´ für Sie noch folgende einstellungen interessant:

• overscan. Wenn Sie einen TFT haben, deaktiviere Sie Overscan. Haben Sie hngegen den pi an einen alten CRt-Röhrenmonitor oder an einen Fernseher angeschlossen, aktivieren Sie Overscan. Dann werden bestimmte Bildteile des bildschirms nicht angesprochen und man erhält einen schwarzen Rand, der für das arbeiten mit solchen monitoren besser geeignet ist.

Firmware updaten

hin und wieder wollen Sie vielleicht die Firmware des Rasperry pi updaten. Dazu installieren wir, falls noch nicht vorhanden, das Skript rpi.-update (prüfen über kommando which rpi-update)

sudo apt-get instlal git-core
sudo wget http://goo.gl/1B0fJ -O /usr/bin/rpi-update
sudo cp rpi-update /usr/bin
sudo chmod +x /usr/bin/rpi-update

Von nun an katualisieren wir die firmware über

sudo rpi-update

Nach dem Update müssen Sie ihren raspberry Pi neu starten.

Raspberry Pi Pinbelegung

Für sehr viele Raspberry Pi Projekte muss man die GPIO-Pins des Raspberry Pis mit irgendwelchen anderen Geräten, wie beispielsweise einem Relais, verbinden. Hier gibt es die komplette Pinbelegung des Raspberry Pi schön übersichtlich aufgezeigt.

betriebssytem auf dem pi zurücksetzen

Wenn sie das Betriebssystem auf dem Raspberry pi aus welchem Grund auch immer einmal wechseln oder zurücksetzen wollen, müssen Sie erst die SD-Karte einmal lkomplett formatierne. Unter Windows verwendne Sie hierfür beispielsweise den SDFormatter.

Wählen Sie vorsichitg das zu löschende Device aus und dann über den Button Optionen den FORMAT TYPE QUICK, um die SD-Karte rasch und unkompliziert zu formatieren.

Nach dieser prozedur können Sie die SD-karte wie wieter oben beschrieben mit einem neuen Betriebssystem überspielen.
